粉末塗料中填料可稱為體質顏料。這（zhè）種顏料的著色力跟遮蓋力較小，是白（bái）色跟無色的超細粉粒。它跟著色顏料一起分散在粉末塗料中，可以（yǐ）提升粉末（mò）塗（tú）料的機械（xiè） 強度等。

在粉末塗料中，常見的幾類填料為硫（liú）酸鋇、碳酸鈣、滑石粉（fěn）、高嶺土、矽微粉、雲母粉（fěn）。這些填料在配方設（shè）計（jì）時並（bìng）不是所有的這些都適（shì）合使用，要結合具體實際。比如碳酸鈣、滑石粉的不耐酸堿容（róng）易被（bèi）酸雨腐蝕；性能（néng）最為（wéi）理（lǐ）想的就是硫酸鋇（bèi）和矽微粉，它具有很穩定的化學性能，幾乎不參與任何化學反（fǎn）應（yīng）。下列簡單介紹幾種填料的特性（xìng）。

沉澱硫酸鋇

沉澱硫酸鋇化學成份為BaSO4，晶體屬正交晶係的硫酸鹽礦物。常呈厚板狀或柱狀晶體，多為致密塊狀或板狀、粒狀集合體。質純時無（wú）色透明，條（tiáo）痕白色，玻璃光澤，透明至半透明。三組解理完全，夾角等於或近於90°。摩氏硬度為3～3．5，份額為4．0～4．6。在粉末塗料中沉澱硫酸鋇能增強粉末（mò）塗料的流平性跟保光性，而且跟所有的色料（liào）有較好的（de）兼容性。可使（shǐ）粉末（mò）塗料在噴塗工藝中達到理想的塗膜厚度，且上粉率高。

粉重晶石

其主要成分是硫酸鋇，是直接將重晶石礦粉碎而成的細顆粒的產品。其質量主要取決於礦石的品味和顆（kē）粒的細度，較細的對光澤影（yǐng）響比較小，較（jiào）粗的可作為消（xiāo）光（guāng）填料用，我們通常說的消光鋇就是指較粗的重晶石粉。

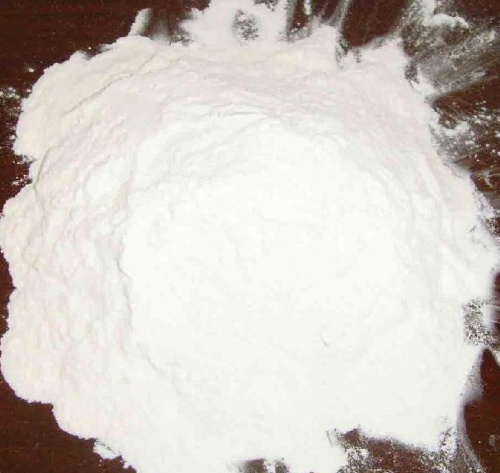

雲母粉

絹雲（yún）母屬雲母類礦（kuàng）物，是一種片狀細粒白（bái）雲母（mǔ）。結構呈二（èr）八麵體，即由兩層矽氧四麵體跟一層鋁氧八麵體構成，四麵體的活性氧跟（gēn）附加陰離子位於兩層六麵網中央，構成活性結晶水基團（tuán）。解理完全，可劈成極（jí）薄的片狀，徑厚（hòu）比大。絹雲母晶體化學成份為K0.5—1(Al，Fe，Mg)2(SiA1)4O10(OH)2nH2O，擁有絲絹光澤，徑厚比>80，呈白色或淺（qiǎn）灰白色，份額為2．6～2．7，硬度為2～3，富有（yǒu）彈（dàn）性，可彎曲。耐高溫，耐化學（xué）品腐蝕性強（qiáng），對紫外線擁有極佳的屏蔽作用。它的細磷片狀結晶體結構可提升（shēng）塗層的致密（mì）性，阻止水分滲入。

絹雲母（mǔ）的（de）化（huà）學結構跟高嶺土相近，兼具了雲母類礦物跟粘土礦物的（de）多種特點。其（qí）應使用於塗料中（zhōng），可大幅提升塗膜的耐候（hòu）性，抗透水性，增強塗膜（mó）的附著（zhe）力（lì）跟強度，改善塗膜的表觀（guān）。同時染料粒子易進軍絹雲母粉的晶（jīng）格層間，從而持續顏色長久不褪色。此外（wài）絹雲母粉還擁有抗藻防黴的功能，國外常使用於船舶跟海洋塗料。所以，絹雲母粉對塗料而言是一種價格性能比優異的多功能填料。

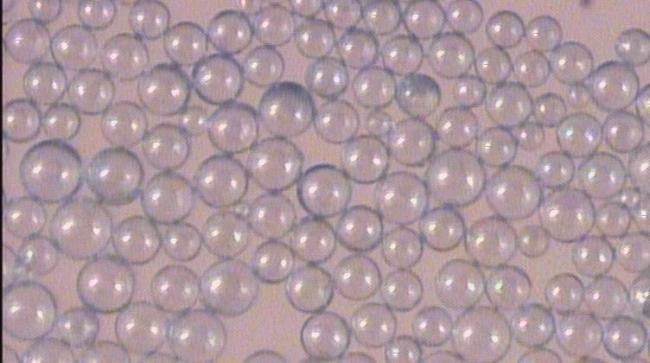

空心（xīn）玻璃微（wēi）珠

空心玻璃（lí）微珠（zhū）是一種微小、中空的圓球狀粉末，密度在0．1g／cm3～0．5g／cm3之間（jiān），粒徑可根據需要在1～500微（wēi）米（mǐ）之間選（xuǎn）擇。擁有重量輕、體積大、導熱係數（shù）低、抗壓強度高、絕（jué）緣、自（zì）潤滑、隔音、不吸水、耐火、耐腐蝕、防輻射、無毒，以及分散性、流動性、穩定性好（hǎo）等優（yōu）點。空心玻璃微珠可直接填充於絕大部分類型（xíng）的熱固性、熱塑性樹脂產品中。在粉末塗料中應用時，空心玻璃微珠能夠起到以下作用。

(1)隔熱、絕緣（yuán）、吸水率低。空心玻璃微珠的內部是真空或稀薄氣體，跟環（huán）氧樹脂存在密度及導熱係數差，因此它擁有隔熱（rè）的特（tè）性，是耐高溫粉末塗料的極（jí）佳填充劑。微珠的隔熱（rè）特（tè）性還可減輕因粉末塗層經受急（jí）熱跟急冷而引起的熱衝擊。極低的吸水率使粉末塗料能夠長期貯存。

(2)可改善（shàn）粉末塗層的物理（lǐ）機（jī）械性能。空心玻璃微珠填料可增加粉末塗料的硬（yìng）度跟剛度。但抗衝擊性能下跌，下跌的多少跟對中空玻璃微珠的表麵處理有關。如選用正確的偶（ǒu）聯劑進行預處理，可減少對（duì）材料（liào）抗衝擊性（xìng）能的影響。

(3)吸油（yóu）率（lǜ）低。跟常規填充材料碳酸鈣比較（jiào），空心玻璃微珠的吸油量更低。不一樣型號空心玻璃微（wēi）珠每100g的吸油率在7mg～50mg之間，而每100g輕質碳酸鈣的吸油率高達120mg～130mg，重質碳酸鈣也高達50mg～60mg。這種低吸油率的填充（chōng）材料在生產經曆中變相地增加了填充量降低（dī）了綜（zōng）合成本。

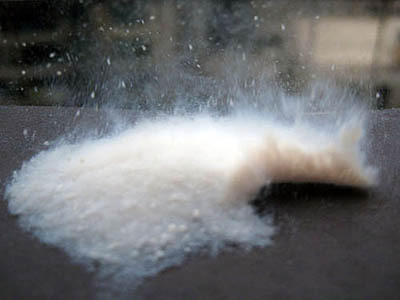

納米氧化矽

納米氧化矽是一種重要的高科技超微細無機新材料。因其擁有粒徑非常小、比（bǐ）表麵積大、表麵吸附力強、表麵能大、化學（xué）純度（dù）高、分散性能好（hǎo）、穩定性好等，在（zài）眾多（duō）學科及領域內具優點，有著不得替代的作用。納米二氧化矽俗稱“超微細白炭黑”，作為添加劑、催化劑載體廣泛使用於各行業（yè）中（zhōng）。

將納米氧化矽添加（jiā）到環氧樹脂的基體粉末塗（tú）料中，在結構上會完全不一樣於用（yòng）粗晶SiO2。添加的環氧粉末（mò）塗料。粗晶SiO2一般作為補強劑加（jiā）入，主要分布在高分子材料的（de）鏈中間，而納米氧化（huà）矽因為表（biǎo）麵嚴峻的配（pèi）位不（bú）足、龐大的比表麵積以及表麵欠氧（yǎng）等特點，使它表現出極強的活性，很容（róng）易跟環氧環（huán）狀分子的氧起（qǐ）鍵合作用，提升了分子間的鍵力。同（tóng）時尚有一部分納米氧化矽（guī）顆粒依然分布在高分子鏈的空隙中，跟粗晶（jīng）SiO2。顆粒比較較，表現出很高的流漣性（xìng），從而大幅度（dù）提升添加了納米（mǐ）氧化矽（guī）的環氧粉末塗料塗層的強度（dù）跟韌性。此外，納米氧化矽的加入還能夠提升塗層的耐磨性（xìng）、抗老化（huà）性能，並改善塗層（céng）表麵的光潔度。因為納米（mǐ）氧化矽是一種鬆散、無定形（xíng）的粉狀物體，將（jiāng）它加入粉末塗料（liào）體係中能夠阻止粉料在夏天的高（gāo）溫下結團，延長粉末塗料產品的貯存期。在生產經曆中，最好（hǎo）采納外（wài）加的方法。

滑石粉

有一定的觸變性，對粉末塗層的熔融流動性有較大的影響。產品也不耐（nài）候使用有局限性，所以粉末配方中不常出現。滑石粉的價格便宜，但吸油量大，在配方中添加量（liàng）有限（xiàn），常用於紋理粉末中。

體質顏料（liào）的（de）應用程度和白色（sè）著色顏料相接近（jìn），並且體質顏料的種類和數量在工業生產中不斷的發（fā）展。體質顏料的其他性質（zhì）的變化範圍很（hěn）廣，如相對密度、容（róng）量值、顆粒形狀、顆粒大小（xiǎo）、粒徑分布、吸油量、化（huà）學活性等，這（zhè）些體質顏料在構成粒子的大小（xiǎo）形狀（zhuàng）上各不相同，在高光澤和半光塗料中呈現出非常小的遮蓋（gài）力，具有降低配方成（chéng）本及控製光（guāng）澤等作用（yòng）。
