塗膜（mó）的基料主（zhǔ）要是（shì）高分子材（cái）料（liào），在水的存在下，常常會發生色變、軟（ruǎn）化、附著失效、起泡甚至塗膜破裂，所以（yǐ）塗膜的（de）耐水性是塗（tú）膜的（de）一項重要性能。

塗膜的耐（nài）水性不好（hǎo），具體會有哪些表現呢？

色變
樹脂或顏色在水的作用下生成發色基團。
軟化（huà）
水增塗膜的（de）溶脹與塑化作，導致強度和硬度降低。
附著失效
水分子取代了塗（tú）膜與底材之間的界麵作用（包括部分氫鍵或者易水解的化（huà）學鍵），導致附著力大大降低。

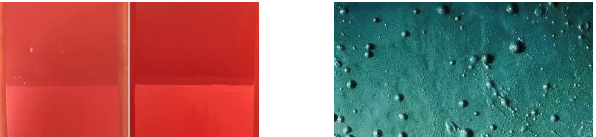

起泡
由於（yú）塗膜軟化和附著失效，塗膜中的水揮發將塗膜頂起。

塗膜受水的影響（xiǎng）主要包含兩個方麵
（1）塗膜吸水性強，易回潮（或者幹燥慢，不容易完全幹燥）的情況；
（2）塗膜易與水（shuǐ）發生能（néng）劣化塗膜性能的各種物理（lǐ）和化學作用的情況（如（rú）含有易水解的酯鍵或醚鍵）。

塗（tú）膜吸水機理（lǐ）
（1）化學（xué）親和
塗膜中親水基團通過（guò）陽離子配位或氫鍵作用使（shǐ）得水分子吸附在極性基（jī）團表麵，從而使得物質表（biǎo）現為一定的吸（xī）水性。（塗料成膜（mó）後（hòu）一般以化學吸附為主（zhǔ））

（2）毛細作用
常見於多孔物質的吸水現象，是一種物理吸附，當然物質本身對水要有（yǒu）一定的親水（shuǐ）性，如矽藻土，如塗膜幹燥時沒有完全（quán）封（fēng）閉的脫氣通道。

（3）滲透作用
如（rú）果塗膜中存（cún）在電解質，會產生滲透壓（yā），使得塗膜外部的水有向內部滲透的傾向。當然在塗膜內（nèi）聚能（néng）較大時，具有部分抵消這種滲透（tòu）壓力（lì）的傾向。

怎樣提高塗膜的耐水性
1.提（tí）高塗膜耐水（shuǐ）性的途徑（jìng）
（1）選擇（zé）耐水性好的樹脂和固（gù）化劑
耐水性好的樹脂分散液有（yǒu）以下指標（biāo）

較高的羥值；
盡量低的酸值（zhí）；
較（jiào）高（gāo）的玻璃化溫度（少含柔性鏈（liàn）的醇）
較（jiào）高的分子量、較窄的分子量分布；
盡量少的極性單體；
帶脲環胺（àn）類等能增強濕附著力的單體；
合適的成鹽助劑（jì）。

（2）對於（yú）異氰酸酯固化（huà）劑
HDI脂肪族異氰酸酯三聚體（tǐ）最為常用，以（yǐ）前一般用聚醚鏈端改（gǎi）性，但是成膜（mó）後依然殘留在塗膜中（zhōng）的聚醚鏈段對使得塗膜的（de）耐水性大大降低；可（kě）以選擇磺酸鹽改性的HDI，用氨（ān）水做成（chéng）鹽劑（jì），塗膜幹燥（zào）後，氨水揮發，少量的磺酸基團對耐水性的降低遠遠小於聚醚改（gǎi）性的 HDI。

2.選擇（zé）疏水性好的顏填料
有明（míng）顯親水溶脹的矽酸鹽填料要慎用，如蒙脫土、高（gāo）嶺土；
另外蒙脫土中的金屬離子對分散液的穩定性（xìng）有破壞（huài）作（zuò）用，非要用的話最好可以用可揮發胺（àn）改性。
對於滑石（shí）粉、沉澱硫（liú）酸鋇（bèi）類的填（tián）料，選擇進行疏水處理（lǐ）的較好；
對於（yú）有（yǒu）機色漿一定要注意其化學結構，帶（dài）電性以及使用的表麵活性劑；
塗膜疏水性還（hái）可以通過添加納米材料獲得（dé），特別是納米矽氧化合物。

3.減少配方中（zhōng）“親（qīn）水結構”的含量
減少親水基團（tuán）較（jiào）多的助劑的使用；
在此強調一下助溶劑（或者大家所叫的成膜助劑），沸點太高，揮發太慢的醇醚（mí）類物質在塗膜水完全幹燥後，還會（huì）長時（shí）間殘留在（zài）塗膜中（zhōng），降低（dī）塗（tú）膜的耐水性。

4.增加塗膜的交聯密度（dù）和固化程度
選（xuǎn）擇羥值高的樹脂分散體、適當的催化劑、保證塗膜（mó）固化後具有較高的（de）交（jiāo）聯密度；
適當增加固化劑的量能增強塗膜的耐水性（NCO/-OH比例為 1.5-2.0 耐水性最好），當然過多的固化（huà）劑會過剩，反而使得（dé）耐水（shuǐ）性（xìng）降低。
高的交（jiāo）聯密度首先得（dé）要保證（zhèng）交聯（lián）程（chéng）度的反應完全，不然過高的羥基（jī）意味著（zhe）沒有來得及反應的羥基（jī）也（yě）會增多；
另外過高的交聯密度（dù）會劣化衝擊，彎曲等性能。所以樹脂最好的交聯狀態是適當的交聯密度，盡可能完全的反應（yīng）程度

5.降低（dī）塗膜表麵張力
利用 F 取代烷基或矽氧（yǎng）烷類流平（píng）劑降低塗膜表麵張力，使得塗膜具有一定的疏水性。

6.初期耐水和長（zhǎng）期耐水
水性塗料幹（gàn）燥慢，實幹之後的很長時間裏，依然會（huì）有一定量的（de）水殘留在塗抹中，這些水分子在完全幹燥（zào）之前存在（zài）劣化塗膜（mó）性能的傾向，需要塗膜在次（cì）階段有能力抵抗殘留水的破壞作用，在此定義為“前期耐（nài）水性（xìng）”，顯然前期耐水性與施工工藝也（yě）緊密有（yǒu）關。
塗膜在完全幹燥後（塗膜中水（shuǐ）含量極低），的長期使用過程中，由於“親水結構”的存在，存在吸水回潮的（de）傾向，所以還要保證塗膜的“長期耐水”。
