氣相二氧化矽（氣相白碳黑）是極其重要的高科技超微細無機（jī）新材料之一，由於其粒徑很小，因此比表麵積大（dà），表（biǎo）麵吸附（fù）力強，表麵能大，化學純度（dù）高、分散性能好、熱阻、電阻等方麵具有特異的性能，以其優越的穩定性、補強性、增（zēng）稠性和觸變性，在眾多學科及領域內獨具特性，有著不可取代的作用。

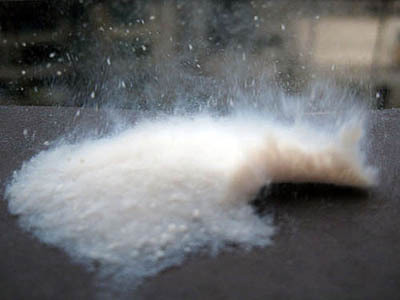

氣相二氧化矽的分子式:SiO2，白色蓬鬆（sōng）粉沫，多孔性，無毒無味（wèi）無汙染，耐高溫。同時它具備的化學惰性以及特殊的觸變性能明顯改善橡膠製品的抗（kàng）拉強度，抗撕裂性和耐磨性，橡膠（jiāo）改良後強度提（tí）高（gāo）數十倍。下列為氣相法白炭（tàn）黑在塗料中的（de）幾種應（yīng）用。

（1） 消光劑

氣相法（fǎ）白炭黑（hēi）折（shé）光（guāng）指數1.46 , 與成膜樹脂（zhī）的折光指數接近，對（duì）漆膜（mó）顏色沒（méi）有影響。在成膜過（guò）程中遷移到漆膜表麵，能使漆膜表麵產生預期粗糙度，明顯地降低（dī）其表麵光澤，是一種良好的消光劑。消光效（xiào）果主要取決於產品的三個性能：孔積率，粒徑和表麵處理。使用氣相法白炭黑時（shí）要注意與漆膜厚度的匹（pǐ）配，在厚膜漆（qī）裏采用顆粒非常細的（de）氣相法白炭（tàn）黑，是不（bú）能產生適當的粗糙度的微細表麵（miàn），反（fǎn）之如在薄膜漆裏采用顆粒粗大氣相法白炭黑，雖然其消光效果非（fēi）常好，但是漆膜表（biǎo）麵的粗糙度將不能為絕大（dà）多數用戶接受。

（2）流變助劑

流變性是塗料的重要性能（néng），它直接影響到塗料的外觀、施工性能及貯存穩定性等性能，而不同塗料體係（xì）對流變助劑的要求也有差異。

對於油性體係而（ér）言，大部分流變助劑都是形成（chéng）氫鍵而起作用，表麵（miàn）未處理（lǐ）的氣相法白炭黑聚集體是含（hán）有（yǒu）多個羥基，一（yī）是孤立的、未受幹擾的（de）自由羥基；二（èr）是（shì）連生、彼此形成氫鍵的鍵合羥基。這一特性賦予油性塗料非常好的貯存（cún）性能和施（shī）工性能（néng），特別是厚漿型（xíng）塗料（如船舶（bó）漆），既能（néng）保證塗料在一定的施工剪切力下有良好（hǎo）的（de）流動（dòng）性（xìng），又能保證塗膜（mó）的一次施工（gōng）厚度。

同時（shí），氣相法白炭黑由於能形成氫鍵而提高體係的中低剪切粘度，從而起到增稠作用。因（yīn）此（cǐ），氣相法白炭（tàn）黑在油性體係當中的應用非常廣泛。不過在（zài）水性體係中，由於水分子也（yě）會與氣相法白炭黑形成氫鍵，大大影響其作用，所以通常會對其表麵進（jìn）行封端處理，並引入（rù）氧（yǎng）化（huà）鋁等改性，利用配位效應而起流變作用，以避開水的影響。但從（cóng）目前應（yīng）用的情況來看，都不是很理想，需要（yào）反複搭配實（shí）驗，而且使用不當時（shí）還會（huì）導致體（tǐ）係有肝化的趨勢。

（3）防（fáng）沉劑

氣相法白炭黑是一（yī）種理想的防沉劑，它形（xíng）成的氫鍵結構非常均勻穩定，而且（qiě）是三維網狀結構。因此，對（duì）於防止塗料（liào）體係中顏料的沉澱非常有效。特別是對於色漿體係，適當的添加量將大大提高色漿的穩定性，而且能夠減少潤濕分（fèn）散劑的（de）量，以提高色漿的（de）適用（yòng）性並減少色漿對塗料體係的影響。氣相法白炭黑的防沉作用對塗料存放非常有利，特別是（shì）某些顏料如金屬粉和薄片，都極易（yì）沉澱及不能（néng）完全懸（xuán）浮，使用氣相法白炭黑可保證其分散不沉澱，明顯改善塗料（liào）的（de）開罐性（xìng）能。以配方（fāng）總量計，氣相法白炭黑用量在0.4%至（zhì）0.8%的範圍內，但特殊情況下，比如富鋅漆，需增加（jiā）到2%。

（4）抗耐磨劑

氣相法白炭黑采用甲基丙烯矽（guī）烷進行表麵處理後，可以添加到聚氨酯塗料中，起到耐摩擦的作用。加入5％－15％的氣相法白炭黑，耐摩擦性可提高10％至35％，同時塗料的流變性能和幹膜的光學性能都不（bú）受負（fù）麵影響。此時，添加量大的氣相法白炭黑應該認（rèn）為是活性填料，而不是助劑。

隨（suí）著白（bái）炭黑的廣泛應用，白炭黑的生產發展也非常的迅速，目前生產廠家主要有德國Degussa、美國Cabot、德國Wacker。
